ICND2045帮您轻松节能

阅读量：1885 发布时间：2017/12/14

随着LED传媒广告屏商业化的发展，LED传媒广告显示屏凭借卓越的显示性能优势已得到市场的认可。但随着其高速的发展同样面临诸多问题，其中过高的能耗及温度过高导致可靠性降低问题一直给终端客户带来困扰。ICND2045采用低转折电压设计，通过降低屏体供电压，相较传统驱动方案可节能达20%以上。


下面通过简单的测试对比来评估ICND2045节能应用的可行性分析：

测试条件

1.可调节直流稳压电源

2.万用表

3.两张除恒流芯片外完全相同的模组

P5 320*160模组（常规模组）

P5 320*160模组（恒流芯片ICND2045)

4.亮度计

测试方法

1.评估模组总电流在不同电压下的变化；

2.评估ICND2045模组总电流在不同电压下的变化；

3.评估ICND2045模组总亮度在不同电压下的变化；

4.评估各颜色通道电流在不同电压下的变化。

测试数据

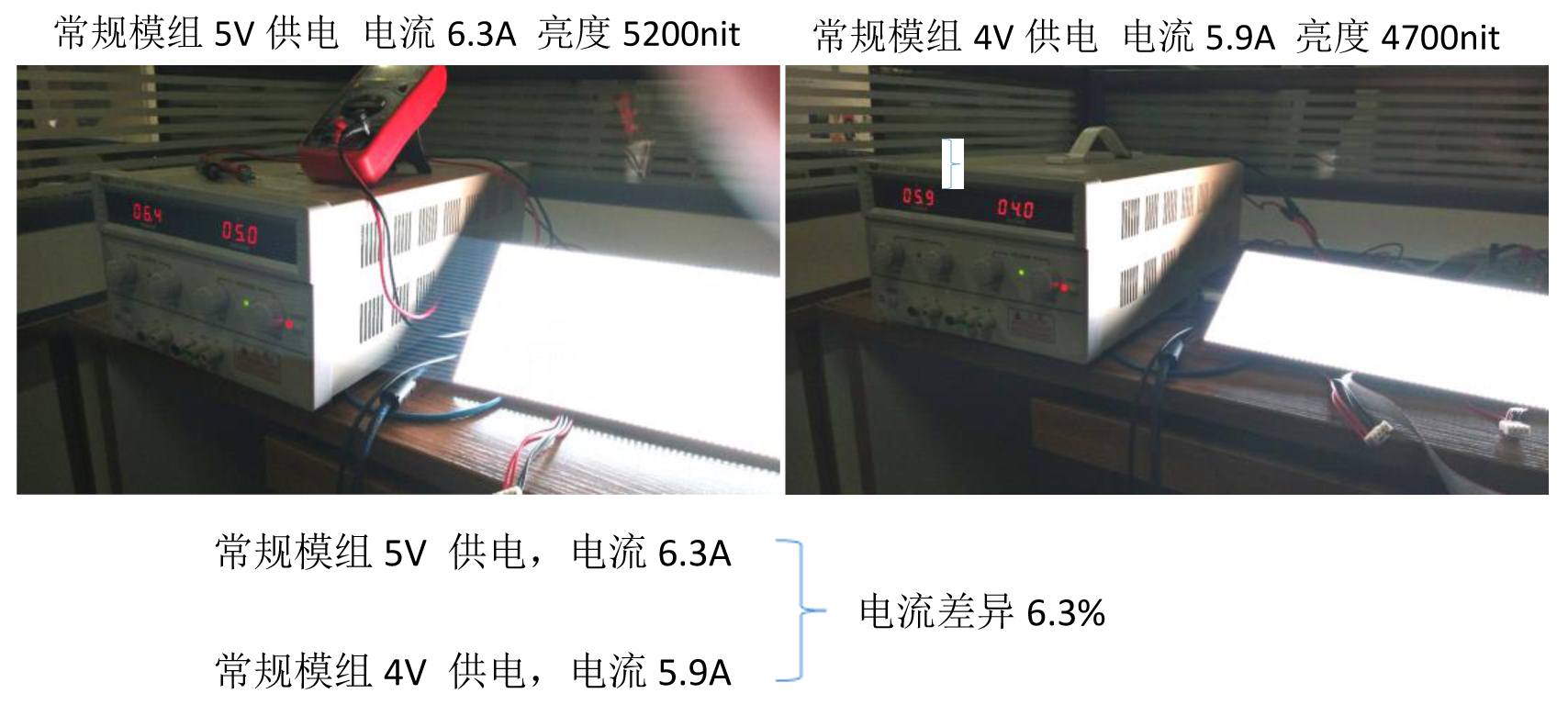

1、评估常规模组在不同电压下的变化


小结：常规模组在电压降低的同时，模组电流明显降低，颜色变红，说明常规恒流驱动IC在4V供电时无法保持恒流输出。

2、评估ICND2045模组在不同电压下的变化


小结：节能模组在电压降低的同时，模组电流基本无变化，颜色无变化，亮度基本无变化，说明ICND2045 在4V供电时仍然可以保持恒流输出。


ICND2045节能比例：（32W-25.2W）÷32W=21.25%

经测试P5和P8的模组均可使用4V电压供电保证模组电流、亮度、颜色无变化，实测节能比例可达21%。

将节能应用于传媒广告屏将帮助LED显示屏降低功耗、降低运营成本、降低显示屏温升、延缓LED灯珠衰减速度、提高系统可靠性延长显示屏寿命。以户外300平方P10的广告屏为例，一平方平均功耗300W电量为90kW，按照一度电1元计算，一个小时需要90元电费。按照一天平均点亮10小时计算，一天需要900元的电费，按20%节能比例一年可省电费66226元，五年可省331128元！

ICND2045特性

ICND2045秉承ICN2038S卓越的显示性能特点，内嵌两组寄存器配置，与传统恒流芯片相比较具有如下特点：

· 低转折电压IOUT=20mA@VDS=0.2V

· 4位电流增益调节：25%~100%

·电流精度片内片间误差最大值不超过±2.0%

· 集成双缓存，刷新率比通用芯片提高50%以上

· 通道内集成双向钳位保护电路，能够有效减少灯珠损坏

· 有效解决低灰色块，偏色，麻点，第一行偏暗问题


综上我们可知ICND2045在消除下鬼影功能基础上有效改善低灰偏色，麻点以及处理第一行偏暗问题。同时一致性得到进一步提升，片内片间误差最大值不超过±2.0%，可广泛应用于P2.5以上户内外显示屏。
